Com-Port am iFinder Go 2

Wie angekündigt, habe ich mich heute noch mal eingehend mit der Bedienungsanleitung meines iFinder Go2 beschäftigt.

Auf S.44 ist die Com-Port Configuration beschrieben, aber m.M.n. mit Widersprüchen.

Auszüge :

- Das Gerät hat eine NMEA 0183 Version 2.0 kompatible Schnittstelle.
- ... um Daten an ein anderes elektronisches Gerät zu senden oder zu erhalten
- z.B. von einem Autopiloten ( auf dem Boot )
- Der Com-Port kann entweder für NMEA oder DGPS Datentransfer genutzt werden.
- Com-Port ist nur ein Datenausgang für NMEA ( ja, was nun ??? )

Im Menü des GPS gibt es dann :
- NMEA Input
- NMEA Output

Baud Rate von 1.200 bis 115.200 ( voreingestellt auf 4.800 )

NMEA anordnen : ( alle sind aktiviert )
- GLL
- RMC und RMB
- APB
- GGA
- GSA und GSV

So, das war's.
Leider kann ich mit den ganzen Begriffen nichts anfangen.

Bis jetzt ist meine Information so, daß man darüber keine Tracks oder Routen aus dem GPS zu einem PC übertragen kann.

Jedoch steht in der Bedienungsanleitung auf S. 39 auch noch :

... auf dem GPS können bis zu 100 Strecken gespeichert werden.
Da Sie diese Strecken ( Tracks ) auf einer MMC in Form von GPS-Dateien (*usr format ) kopieren können, haben Sie unbegrenzte Speichermöglichkeiten für gefahrene Strecken.

Es gibt auch ein PC-DI5 PC-Datenkabel mit 9-poligem Stecker für 34,95 $ .
http://www.lowrance.com/Access…FINDER+GO2#Adapter+Cables
http://www.lei-extras.com/stor…y&Category=Adapter+Cables
http://www.lei-extras.com/store/cart.asp

Der User Mercedes Diesel
http://www.naviboard.de/vb/sho…php?p=105365&postcount=10
hat sich auch damit beschäftigt, sich aber bis jetzt nicht wieder gemeldet.

Ich würde mich sehr freuen, wenn ich zur Lösung des Problems entsprechende Unterstützung bekommen würde.;)

Hier einige Links zum Thema NMEA:
http://de.wikipedia.org/wiki/NMEA_0183
http://de.wikipedia.org/wiki/NMEA
http://www.nmea.org/ (Website der Organisation NMEA)
http://www.kowoma.de/gps/zusatzerklaerungen/NMEA.htm (sehr gute Übersicht)
http://www.nmea.de/nmea0183datensaetze.html (Protokolldetails)
http://www.werple.net.au/~gnb/gps/nmea.html (Protokolldetails - sehr gut!)
http://gpsd.berlios.de/NMEA.txt (Protokolldetails)
Gibt sicher noch eine Unmenge mehr im Netz.

Und hier noch die beiden Programme die ich in der Antwort an Joern erwähnte:
http://huntting.com/sawatch/index.html
http://www.visualgps.net/VisualGPS/ (damit hast Du einen NMEA Monitor)
Damit solltest Du nun ein wenig beschäftigt sein.

Jetzt hast Du Dir aber etwas vorgenommen. Da musst Du tief rein. Viel Erfolg...

Hallo,

Zitat von kg340

Auf S.44 ist die Com-Port Configuration beschrieben, aber m.M.n. mit Widersprüchen.

Das scheint typisch für Lowrance zu sein.

[quote
- Das Gerät hat eine NMEA 0183 Version 2.0 kompatible Schnittstelle.
[/quote]

Das ist der Marine-Standard.

Zitat

- ... um Daten an ein anderes elektronisches Gerät zu senden oder zu erhalten

Senden oder Emfangen?

Zitat

- z.B. von einem Autopiloten ( auf dem Boot )

Einem Autopiloten interessier nur die aktuelle Position.

Zitat

- Com-Port ist nur ein Datenausgang für NMEA ( ja, was nun ??? )

Merkwürde Formulierung. Eventuell will man damit sagen, das nur NMEA-daten aus dem Empfänger entnommen werden können, aber keine Tracks abgerufen werden können. Auch das wäre theoretisch möglich.

Zitat

Im Menü des GPS gibt es dann :
- NMEA Input
- NMEA Output

Baud Rate von 1.200 bis 115.200 ( voreingestellt auf 4.800 )

Standard ist 4800 bps.

Zitat

NMEA anordnen : ( alle sind aktiviert )
- GLL
- RMC und RMB
- APB
- GGA
- GSA und GSV

Alles anzeigen

Damit kannst Du das Gerät als Empfänger für einen PDA mit Navi-Software verwenden, wenn Du eine passendes Kabel beschaffen kannst. Auch eine Desktop-PC oder Laptop-PC kann man damit füttern. (VisualGPS)

Zitat

Es gibt auch ein PC-DI5 PC-Datenkabel mit 9-poligem Stecker für 34,95 $ .
http://www.lowrance.com/Access…FINDER+GO2#Adapter+Cables
http://www.lei-extras.com/stor…y&Category=Adapter+Cables
http://www.lei-extras.com/store/cart.asp

In Eisfeld gibt es einen Fachhändler aus der Angler-Szene, eventuelle kann der dir bei der Beschaffung helfen:

http://www.angelsport-loehlein.de

Bei technischen Fragen kann dir die englischsprachige Lowrance Community eventuell helfen:

http://groups.yahoo.com/group/mapcreate_format

Gruss Joern Weber

Hallo Joern,

Zitat

NMEA 0183 Version 2.0

Das ist der Marine-Standard.

Das würde zu meinen bisherigen Recherchen passen.
Mittlerweile ist ein Mail an die Fa. Becker ( die haben die Bedienungsanleitung übersetzt ) raus.

Ob ich da eine Antwort bekomme ????

Je öfter ich in die Bedienungsanleitung schaue, um so mehr entdecke ich;).

Zitat

Senden oder Emfangen?

Ja, eigentlich müßte beides möglich sein.
Habe aber keine Ahnung, was ein " Marinegerät " an den iFinder Go2 senden könnte.

Umgekehrt könnte ich mir aber vorstellen, daß vom GPS nur die aktuellen Plots an das " Marinegerät ( ggf. Autopilot ) " gesendet werden und der Track dort auf dem Plotterschirm erscheint.

Zitat

Einem Autopiloten interessiert nur die aktuelle Position.

Das wäre ja damit gewährleistet und ich denke auch, daß der iFinder Go2 auf hoher See sehr genau arbeitet.

Zitat

Merkwürde Formulierung. Eventuell will man damit sagen, das nur NMEA-daten aus dem Empfänger entnommen werden können, aber keine Tracks abgerufen werden können. Auch das wäre theoretisch möglich.

So siehts aus, doch warum dann der Hinweis, daß man eine unbegrenzte Anzahl Tracks ( Strecken ) auf einer MMC speichern kann.

Nächste Frage, was ist eine MMC ?
Ich rate mal >>> eine Marine Memory Card:D:o

Vielleicht ist es so gedacht, daß nur die aktuellen Plots vom iFinder Go2 übertragen werden und dann dort ( auf der, die oder das MMC ) als Track aufgezeichnet und auch dort gespeichert werden.

Zitat

Damit kannst Du das Gerät als Empfänger für einen PDA mit Navi-Software verwenden, wenn Du eine passendes Kabel beschaffen kannst. Auch eine Desktop-PC oder Laptop-PC kann man damit füttern. (VisualGPS)

Aber wohl auch nur den aktuellen Plot ?
Und, das brauche ich eigentlich nicht.

Nachtrag :
http://www.lei-extras.com/stor…y&Category=Adapter+Cables

Das PC-D15 Part # 99-74 dürfte schon das richtige Kabel sein.
Gut zu erkennen ist der serielle Stecker und der paßt so an jeden PC.

Wie aber die Pole belegt sind, wer weiß.....

Zitat von kg340

So siehts aus, doch warum dann der Hinweis, daß man eine unbegrenzte Anzahl Tracks ( Strecken ) auf einer MMC speichern kann.

Vegiss es. Das ist eine Schlamperrei in der Doku. Oder hat das Gerät einen Kartenschacht? Meines Wissensen haben nur dir grösseren Geräte von Lowrance einen Kartenschacht.

Zitat

Nächste Frage, was ist eine MMC ?
Ich rate mal >>> eine Marine Memory Card:D:o

Multimedia Memory Card. Das ist der langsamere Bruder der SD-Karte. Die gibt es in jedem Foto-Laden.

Zitat

Aber wohl auch nur den aktuellen Plot ?
Und, das brauche ich eigentlich nicht.

Das musst Du wissen.

Gruss Joern Weber

Hallo kg340

Zitat von kg340

So siehts aus, doch warum dann der Hinweis, daß man eine unbegrenzte Anzahl Tracks ( Strecken ) auf einer MMC speichern kann.

Nächste Frage, was ist eine MMC ?
Ich rate mal >>> eine Marine Memory Card:D:o

Schau hier...

Nun das Dein tolles Gerät ja doch eine Schnittstelle hat ist doch schon mal etwas. Wie Joern schon geschrieben hat, dass ermöglicht schon einiges mehr.

Hallo kg340,

hier ein Link wo erklärt wird wie ma Daten auf den iFinder senden kann.
Hier wird auch etwas darüber geschrieben.

Gruss Kerstin

Link

iFinder Go2 GPS Information:
16 channel GPS receiver
Detailed UK mapping including motorways, A-roads, Rivers, POIs etc
WAAS and EGNOS enabled
2 diagonal display
200x140 pixels, 16 level greyscale
1000, waypoints, 100 routes
Up to 100 retractable plot trails
MNEA 0183 input and output
Upload waypoints from PC programmes
Over 48hrs from 2x AA batteries
Waterproof to IPX7

Hallo Kerstin,

Zitat von Kerstin

hier ein Link wo erklärt wird wie ma Daten auf den iFinder senden kann.

Zitat von dieser Seite:

[size=10][B]Works with:[/B][/SIZE]
 [LIST][size=10]
[*]Any Lowrance unit with an SD card slot.
[*][I]The i-Finder Go and Go2 [U]will not work[/U] with this method as  shown.[/I][/SIZE][/LIST]

Zitat

Hier wird auch etwas darüber geschrieben.

Das hörrt sich schon besser an. Der iFinderGo(2) akzeptiert undokumentiert die NMEA $GPWPL Befehle und kann somit auch mit Wegpunkten gefüttert werden. Ob die anderen NMEA-Funktionen wie GPRTL auch funktionieren ist unklar, und könnte man sich mit denm Windows-Tool Hyperterm näher anschauen.

Quellen für Kabel:

http://www.gpscity.com/item-lo…r-pc-cable/ifpcintcbl.htm
http://www.tigergps.com/lonmsecafori.html

Gruss Joern Weber

Hallo Jörn,

bei dem ersten Link ganz nach unten scrollen, es sind mehrere Anleitungen dort zu finden.

Loading Waypoints to the i-Finder GO and GO2

Gruss Kerstin

Zitat von Joern_Weber

… die anderen NMEA-Funktionen wie GPRTL…

Da $GPRTL bei den NMEA-Sätzen nicht vorkommt, handelt sich wohl um einen Schreibfehler, $GPRTE könnte gemeint sein.

Grüße Bunav
** N51.30° E6.59° (incl. SA) ** iQue 3600, GPSMAP 76Cx **

Danke für die Info.

@ Joern,

ich nehme an, daß sich die MMC auf dem " Marine-Empfangsgerät " befinden muß, um dort zu speichern.

@ Kerstin und Dieter,

habe mir die Links angeschaut. Sehr viel weiter hat es mich noch nicht gebracht.

Es scheint wohl so zu sein, daß der Datenaustausch möglich, aber von Lowrance für dieses " Billiggerät " nicht gewünscht ist und nicht unterstützt wird.

Alles sehr merkwürdig.

@ Lanu,

MNEA 0183 input and output
Upload waypoints from PC programmes

Sehr merkwürdig, könnte aber auch einen Fehlinformation des Händlers sein, denn auf der Lowrance Herstellerseite findet man darüber absolut nichts.

Hallo kg340

Zitat von kg340

Danke für die Info.

@ Joern,

ich nehme an, daß sich die MMC auf dem " Marine-Empfangsgerät " befinden muß, um dort zu speichern.

@ Kerstin und Dieter,

habe mir die Links angeschaut. Sehr viel weiter hat es mich noch nicht gebracht.

Es scheint wohl so zu sein, daß der Datenaustausch möglich, aber von Lowrance für dieses " Billiggerät " nicht gewünscht ist und nicht unterstützt wird.

Alles sehr merkwürdig.

@ Lanu,

MNEA 0183 input and output
Upload waypoints from PC programmes

Sehr merkwürdig, könnte aber auch einen Fehlinformation des Händlers sein, denn auf der Lowrance Herstellerseite findet man darüber absolut nichts.

Alles anzeigen

Schlage vor, Du klärst jetzt erst einmal zwei Dinge und teilst sie uns schwarz auf weiss mit:

• Ist an Deinem iFinder Go2 eine Steckerbuchse zu finden/sichtbar JA oder NEIN.
  Wenn JA: Wie sieht die aus (ev. Foto)
• Ist an Deinem iFinder Go2 ein Kartenslot zu finden/sichtbar JA oder NEIN.
  Wenn JA: Wie sieht der aus (ev. Foto)

Beides müsste optisch am Gerät sichtbar sein!
Tut mir leid, aber bisher habe ich diese beiden Fragen hier im Thread nicht klar beantwortet bekommen. Es wird immer nur von misserablen Bedienungsanleitungen, Werbebeversprechungen von Händlern und von Links, aber nichts über die praktische Beschaffenheit Deines Gerätes geschrieben. Gibt es eines oder beides an Deinem Gerät, würde ich sagen ist es egal was Lowrance wünscht, dann können praktische Tests folgen. Dann würde es sich möglicherweise lohnen ein Kabel oder eine MMC zu beschaffen. Vorzugsweise wäre fürs erste eine Buchse am Gerät zu begrüssen und ein Kabel zu besorgen. Das Protokoll lässt sich dann sehr schnell und einfach prüfen, da es sich um einfache Textdaten handelt, die sich mit den von mir oben geposteten Links (Software und Protokollbeschreibungen) sehr einfach lesen lassen würden. Und es könnten dann testweise sogar NMEA-Sätze gesendet werden. Dabei dürfte der iFinder kaum Schaden nehmen dürfen. Hingegen würde der Erfolg (oder Misserfolg) wohl schnell sichtbar.

Hallo Dieter,

da möchte ich mich mal als Wahrsager versuchen und Ergebnisse vorhersagen:
[INDENT] 1) JA
2) NEIN
[/INDENT] Grüße Bunav
** N51.30° E6.59° (incl. SA) ** iQue 3600, GPSMAP 76Cx **

Hallo Bunav

Zitat von Bunav

da möchte ich mich mal als Wahrsager versuchen und Ergebnisse vorhersagen:[INDENT] 1) JA
2) NEIN[/INDENT]

Genau das vermute ich auch...

Zitat von webGandalf

Hallo Bunav

Genau das vermute ich auch...

Moin,

richtig vermutet:D.

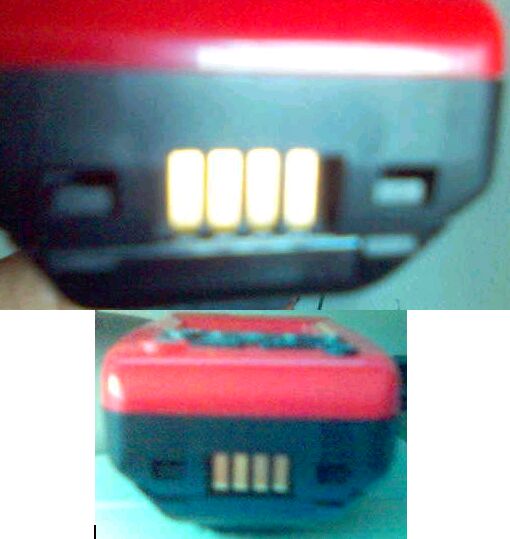

Bessere Bilder gibt es leider nicht :

Zitat von kg340

richtig vermutet:D.

Dann schlage ich also als nächstes vor - sofern Du an diesem Projekt weiter interessiert bist - besorge Dir ein passendes Kabel mit dem Du die Möglichkeit hast das Gerät mit Deinem Computer zu verbinden.

Hallo Dieter,

das Kabel würde ich in Deutschland bei der Fa. Beckertechnik
http://www.beckertechnik.de/
bekommen ( 1:1 für 34,95 EUR ) !

Habe mit denen telefoniert.
- Herr Becker behauptet, es geht nicht, weiß es aber nicht genau
- Die Bedienungsanleitung hat er überarbeitet und da müßten die entsprechenden Stellen jetzt weg sein.

Daher, habe ich jetzt erst mal ne Mail an Lowrance geschickt :

Sehr geehrte Damen und Herren,

ich habe mir in Deutschland am 12.04.2006 einen iFinder Go2 Serial 045012341 gekauft.
Software : 1.3.0 Build JR 210 C

Im Menü - Systemsteuerung - Computer Schnittstelle ist ein NMEA Aus- und Eingang.

In der deutschen Bedienungsanleitung auf S. 39 steht :

... auf dem GPS können bis zu 100 Strecken gespeichert werden.
Da Sie diese Strecken ( Tracks ) auf einer MMC in Form von GPS-Dateien (*usr format ) kopieren können, haben Sie unbegrenzte Speichermöglichkeiten für gefahrene Strecken.

Es gibt ein PC-DI5 PC-Datenkabel mit 9-poligem Stecker :
http://www.lowrance.com/Accessories/...apte r+Cables
http://www.lei-extras.com/store/sear...apter+Ca bles
http://www.lei-extras.com/store/cart.asp

Meine Frage :
- Kann ich damit meine Strecken und Routen vom GPS auf den Computer übertragen ?
- Die Übertragung vom PC zum GPS benötige ich nicht.
- Wenn ja, was ist dabei besonders zu beachten ?

;););)

Hallo kg340

Zitat von kg340

- Herr Becker behauptet, es geht nicht, weiß es aber nicht genau
- Die Bedienungsanleitung hat er überarbeitet und da müßten die entsprechenden Stellen jetzt weg sein.

Toll, wieso hat dieser Herr überhaupt noch eine Arbeitsstelle???
Was sagt er denn zu all den Berichten im Netz die Beschreiben wie zumindest ein gewisser Datenaustausch vorgenommen werden kann? Du hast ihn sicher nicht mit den verschiedenen Links in diesem Thread zu diesem Thema konfrontiert... Oder?

Zitat von kg340

In der deutschen Bedienungsanleitung auf S. 39 steht :

... auf dem GPS können bis zu 100 Strecken gespeichert werden.
Da Sie diese Strecken ( Tracks ) auf einer MMC in Form von GPS-Dateien (*usr format ) kopieren können, haben Sie unbegrenzte Speichermöglichkeiten für gefahrene Strecken.

Das mit dem Speichern auf der MMC würde ich als einen ganz dicken Betrug bezeichnen. Denn für die MMC würde es einen klaren Kartenslot benötigen, den Du bisher nicht nachweisen konntest.

Zitat von kg340

Meine Frage :
- Kann ich damit meine Strecken und Routen vom GPS auf den Computer übertragen ?
- Die Übertragung vom PC zum GPS benötige ich nicht.
- Wenn ja, was ist dabei besonders zu beachten ?

Dann sind wir doch einmal darauf gespannt, was die dazu zu sagen haben...

Ach da habe ich noch eine Frage: Die auf dem Bild gezeigten Kontakte, sind die auch für das Laden der Akkus zuständig - geht das überhaupt im Gerät selber (beim 60CSx bekanntlich nicht). Oder hast Du diese Kontakte noch gar nie verwendet?

Hallo Bunav

Zitat von Bunav

Da $GPRTL bei den NMEA-Sätzen nicht vorkommt, handelt sich wohl um einen Schreibfehler, $GPRTE könnte gemeint sein.

Ack. $GPRTE ist richtig.

Gruss Joern Weber
