GoogleMaps (und Earth) 15-20 Meter ungenau - was tun?

Ich bin nicht sicher ob dieses Thema nicht auch in den GooglEarth-Bereich gehören könnte. Doppelt will ich nicht posten und so, da ich ja eigentlich eine eigene Karte erstellen will, schreib ich mal hier.

Seit gestern sind wieder einige Detailkarten in GoogleMaps und GoogleEarth neu dazugekommen. Glück wie ich habe genau von dem Gebiet mit dem ich mich schon längere Zeit beschäftige und mich mit dem Erstellen einer eigenen Karte herumschlage. Die SAT-Images sind jetzt schon so detailreich, dass man sie ohne Probleme (auch) zur Erstellung einer Vegedations- und/oder Gebäudekarte (die sollen meine selbstgebastelte zusätzlich schmücken) verwenden kann.

Ich verwende zum Erstellen meiner Karte GPSMapEdit in der registrierten Shareware Version und kann dadurch GoogleMaps als Hintergrund mit einbeziehen.

Leider gibt es da aber ein kleines Problem. Die GE und GM Karten sind nach meiner Meinung nach (und da bin ich mir ganz sicher!) um ca 15-20 Meter nach links verschoben kallibriert. Das habe ich festgestellt, da ich unzählige von mir mit verschiedenen Geräten aufgezeichnete Tracks von Wegen und Strassen über die Karten legte. Immer das gleiche Bild: Alle meine Aufzeichnungen sind (fast) deckungsgleich weichen aber alle von den GM SAT-Images um den genannten Betrag ab. Besser sage ich: Das SAT-Image weicht von meinen über Jahre erstellten Aufzeichnungen ab. Die GE Images erstelle ich mit StitchMaps (Vollversion) die ich als OziExplorer .map File automatisch kallibrieren lasse. Am Bild der 15-20 Meter Ungenauigkeit ändert sich nichts.

Jetzt ist guter Rat teuer: GE und GM werde ich wohl kaum umkallibrieren können... Es kann nur über GPSMapEdit funken... Gibt es z.B. eine Möglichkeit meine erstellte Karte, nur für die Zeit wo ich einen exakten Hintergrund brauche, in GPSMapEdit um 15-20 Meter zu verschieben, um dann die Vegedation, Häuser u.s.w exakt zeichnen zu können und danach alles wieder retour zu setzen? Eben so, dass danach meine Tracks wieder mit meinen Wegen u.s.w. übereinstimmen. Das ist nur eine Idee.

Möglicherweise geht es auch einfacher und ganz anders...

Für einen brauchbaren Ansatz oder Tipp bedanke ich mich schon jetzt im Voraus.

Liebe Grüsse

Peter

Hallo Peter,

für die gestitchte Karte von GE kannst du die OZI-MAP-Datei entsprechend anpassen. Für GM musst du halt ebenfalls mit lokalen Bild-Dateien mit Kalibrierung arbeiten.

Grüsse - Anton

Du könntest mal einen Kartenausschnitt posten. Auch wäre es mal interessant andere Karten über deine Karte zu legen. Vielleicht gibt es in dem Gebiet ja schon freie OpenStreetMap-Karten.

http://sautter.com/map/

Rechts oben kannst du die Transparenz einstellen, mit dem blauen "+" kannst du die Karten wählen.

Zitat von macnetz

Hallo Peter,

für die gestitchte Karte von GE kannst du die OZI-MAP-Datei entsprechend anpassen. Für GM musst du halt ebenfalls mit lokalen Bild-Dateien mit Kalibrierung arbeiten.

Grüsse - Anton

Hallo Anton!

Gute Idee, ich habe mir jetzt mal das Ozi .map File angesehen. Ich verstehe schon, dass es sich dabei um eine 9 Punkt Kallibration handelt. Die Pixel Koordinaten des SAT-Images werden darin Grad und Minuten Werten zugeordnet. Aber weiter komme ich einfach nicht. Welche Werte muss ich verändern um das kallibrierte Bild um einen gewissen Betrag nach rechts zu verschieben.

Ich hänge mal hier das .map File als Beispiel an:

OziExplorer Map Data File Version 2.2
GE0907140817
1 ,Map Code,
WGS 84,WGS 84,   0.0000,   0.0000,WGS 84
Reserved 1
Reserved 2
Magnetic Variation,,,E
Map Projection,Latitude/Longitude,PolyCal,No,AutoCalOnly,No,BSBUseWPX,No
Point01,xy,    0,    0,in, deg,  37, 8.402878,N,  25,46.367114,E, grid,   ,           ,           ,N
Point02,xy, 4327,    0,in, deg,  37, 8.402881,N,  25,50.636374,E, grid,   ,           ,           ,N
Point03,xy,    0, 4354,in, deg,  37, 4.962974,N,  25,46.368468,E, grid,   ,           ,           ,N
Point04,xy, 4327, 4354,in, deg,  37, 4.962986,N,  25,50.635038,E, grid,   ,           ,           ,N
Point05,xy, 2163,    0,in, deg,  37, 8.402960,N,  25,48.516154,E, grid,   ,           ,           ,N
Point06,xy, 2163, 4354,in, deg,  37, 4.963318,N,  25,48.516152,E, grid,   ,           ,           ,N
Point07,xy,    0, 2177,in, deg,  37, 6.672628,N,  25,46.367957,E, grid,   ,           ,           ,N
Point08,xy, 4327, 2177,in, deg,  37, 6.672635,N,  25,50.635543,E, grid,   ,           ,           ,N
Point09,xy, 2163, 2177,in, deg,  37, 6.672841,N,  25,48.516154,E, grid,   ,           ,           ,N
Projection Setup,,,,,,,,,,
Map Feature = MF ; Map Comment = MC     These follow if they exist
Track File = TF      These follow if they exist
Moving Map Parameters = MM?    These follow if they exist
MM0,Yes
MMPNUM,4
MMPXY,1,0,0
MMPXY,2,4327,0
MMPXY,3,4327,4354
MMPXY,4,0,4354
MMPLL,1,  25.772785,  37.140048
MMPLL,2,  25.843940,  37.140048
MMPLL,3,  25.843917,  37.082716
MMPLL,4,  25.772808,  37.082716
MM1B,1.459535
MOP,Map Open Position,0,0
IWH,Map Image Width/Height,4327,4354

Was ich auch noch bemerkenswert finde sind die Werte MMPLL, 1 bis 4. Das scheinen die Eckpunkte des Images zu sein. Da es sich sicher um ein rechtwinkeliges Image handelt dürfte es nur 4 Koordinaten geben (2 in der ersten und 2 in der zweiten Spalte). Es sind aber 6. In der ersten Spalte gibt es zwar nahe bei einanderliegende Werte, aber keine exakte Übereinstimmung. Macht hier das Kallibrationsprogramm einen Fehler oder sehe ich da was falsch?

Also bitte, wenn du weisst was ich zum "Umkallibrieren" verändern muss lass es mich wissen!

Danke, Peter

Zitat von morgen1

Hallo Peter, so richtig verstehe ich Dein Vorhaben nicht, Es kann nur 1 Wahrheit geben. Entweder Google hat recht oder Deine Tracks stimmen. Egal.... In Mapedit kann man mit Tools-->Transform map-->shift die Karte gegenüber dem geladenen Hintergrundbild um jeden beliebigen Betrag versetzen. Das wäre es wohl, was Du beabsichtigst.
morgen1

Hallo Thomas!

Es kann nur eine Wahrheit geben. Genau so ist es. Für mich sind es meine Tracks, da ich auch nach diesen die Strassen und Wege auf meiner Karte gezeichnet habe. Besonders deshalb da ich schon öffters Fehler bei der Kallibration in GE und GM gesehen habe.

Das mit dem Shiften in GPSMapEdit habe ich mir schon mal angesehen. Werde aber nicht ganz Klug daraus. Es gibt da ja mehrere Möglichkeiten zu shiften. Welche soll ich verwenden wenn ich nur in eine Richtung verschieben will? Und, kann ich die Werte exakt eingeben um auch wieder den Anfangszustand herstellen zu können.

Kannst du mir da weiterhelfen?

Liebe Grüsse

Peter

Zitat von morgen1

Hallo Peter, so richtig verstehe ich Dein Vorhaben nicht, Es kann nur 1 Wahrheit geben. Entweder Google hat recht oder Deine Tracks stimmen......

Hallo Thomas,
das stimmt so leider nicht. Die Strassenoverlays von maps.google sind
teilweise komplett daneben:

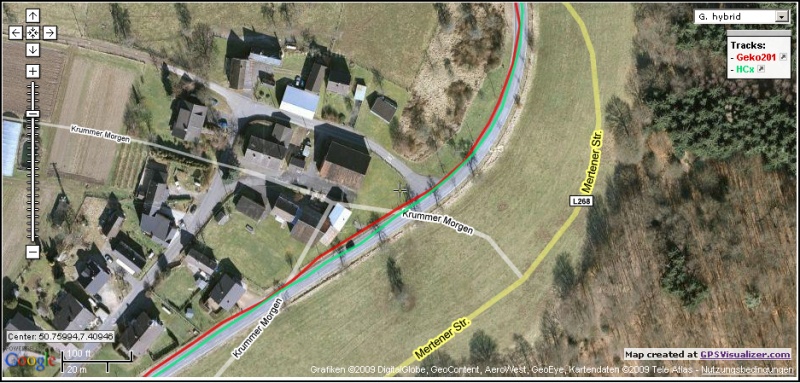

In diesem Beispiel würde ich eher dem Luftbild trauen als dem Overlay.
Denn hier habe ich an dieser Stelle mit zwei GPSr bei einem kleinen
Spaziergang mitgeloggt. Da stimmt die Aussage, daß man seinen eigenen
Tracks eher Glauben schenkt, doch schon.
Hier der Ausschnitt direkt in Google-Maps:
http://maps.google.de/maps?q=h…pn=0.004581,0.007843&z=17

Hallo Peter,

um das Bild nach rechts zu schieben musst du alle Ost-Koordinaten um denselben Betrag vergrössern (Betrag folgt . . .).
Die Kalibrierungs-Datei hast du richtig gedeutet.
Die Ungenauigkeit kommt daher dass die angegebene Projektion nur annäherungsweise stimmt.
Eine Satellitenkarte in GoogleEarth entsteht so:
- das Satellitenbild wird rektifiziert (meist GEODETIC)
- Das Ortofoto wird ggf. reprojeziert zu Merkator-Projektion und als Kachel gespeichert
- Bei der Anzeige auf dem Display wird diese Kachel als Textur über ein 3-dimensionales DEM gelegt. Selbst wenn "Gelände" abgeschaltet ist bleibt die Annäherungs-Kugel der Erdform als räumliches Modell.

Anders wie bei GE ist die Kalibrierung bei GM korrekt da der letzte Schritt (Textur über DEM) entfällt. Bei GM-Ausschnitten kann mit Merkator-Projektion kalibriert werden.

Grüsse - Anton

Zitat von wildgoose

In GPSMapEdit kann man sich da aber sehr schön spielen auch mit rechter Maustaste --> Shift --> Werte eingeben (nur bei Satbild aktiv).
lg, Paul

Das ist aber super! Da wäre ich nie von alleine draufgekommen!

Danke für den Tipp!

Peter

Zitat von macnetz

Hallo Peter,
um das Bild nach rechts zu schieben musst du alle Ost-Koordinaten um denselben Betrag vergrössern
Grüsse - Anton

Hallo Anton,

ich habe versucht den Ost Betrag zu verändern. Einfachheitshalber habe ich zuvor noch die Kallibrierungspunkte (Points) auf die vier Eckpunkte des Images reduziert. Was ich aber auch immer verändere, es ändert nicht am Kartenbild. Das Image ist und bleibt auf seiner Position. Möglicherweise mache ich auch einen Fehler. Kannst du mir an einem Beispiel zeigen was ich verändern soll?

In der Zwischenzeit habe ich mir so geholfen, dass ich einfach das .bmp File (SAT-Image) in Photoshop nach rechts gerückt habe. Nach einigen Versuchen sieht es wirklich recht gut aus und ich kann mit dem Bild als Hintergrund arbeiten. Das brauche ich aber nur wenn ich auf einem nichtvernetztem PC arbeite - sonst steht mir ja der Datensatz von GM mit den Trick von wildgoose zur Verfügung.

Was wirklich stimmt ist, dass die Karten von GE und GM nicht 100% deckungsgleich sind. Das scheint an der Projektion der Karten zu liegen.

Liebe Grüsse

Peter
