  • kann es sein das der Server ECW "sehr schnell" ist. Versuche Seit 5 Minuten eine Karte zu bekommen, - bei mir ist immer noch das kleine Fenster "Datei öffen...." offen.


    dem Server geht's gut, ich bekomme mit Global Mapper Antwortzeiten im Sekundenbereich.


    ....nur für das Zusammenfügen ist GM nötig. Zur Nachbearbeitung der Maps kann Erhöhung der Farbsättigung oder des Kontrasts sinnvoll sein.


    du kannst die OS-Kacheln auch mit QV4 zu einer QTL zusammenführen, macht hinterher beim Handling allerdings nur Spaß, wenn ein performanter Rechner mit viel Hauptspeicher dahintersteckt und/oder die einzelnen Tiffs vorher in Kacheltiffs umgewandelt werden (mit QV4-PU oder gdal_translate). Damit die Zusammenführung funktioniert, mußt du vor dem Import in den Einstellungen unter "Einheit" das Koordinatensystem auf "British National Grid" setzen, anschließend die Kacheln zusammen mit den TFW-Dateien importieren, dann alle im Xplorer markieren -> Rechtsklick -> Karten selben Typs zusammenfassen (QTL). Die Kacheln sehen ganz ordentlich aus, wenn man Gamma auf 0,2 reduziert und die Helligkeit um etwa 40% erhöht.

    "The universal aptitude for inaptitude makes any human accomplishment an incredible miracle." (John Paul Stapp)

  • Hallo Hans.
    ich habe die 1:25 K und 1:200 K komplett als ECW mit einer Kalibrierungsdatei .imp. Musste mit den Daten aus GM angepasst werden. Als orig. ecw wird die Karte nicht lagegenau angezeigt.

    Projection=3,Transversal Mercator,-2.00000000,49.00000000,-100000.00000000,400000.00000000,0.999601272,
    Coordinates=1
    Datum=Ord Srvy Grt Britn

    Servus
    Gerd
    Land 8/9/10 - Globalmapper 13 - Androidgeräte mit TwoNav
    TwoNav-Einsatz: Trekking, MTB, Ski-Touren, Hybrid-Straßennavigation

  • (...) Was Offroad-Tauglichkeit betrifft: Beim genauen Hinsehen gibt es weiße Linien im Grünen. Vielleicht sind das Wege?!


    Keine Ahnung?! Meines Erachtens ist die Karte nur eine Grundlage und für Outdoornutzung, wie wir es von topograhischen Karten gewohnt sind, unbrauchbar.
    Habe mal einen Ausschnitt von einem Bereich mit der OS Landranger (1:50000) verglichen, den ich von einem früheren Besuch in Wales her kannte und festgestellt, dass beispielsweise nördlich von Chepstow auf der Landranger ein Pferderennkurs eingezeichnet ist und der ist auf der "Vectormap District" gar nicht existent.
    Ich würde daher zu meiner abschliessenden Einschätzung gelangen, dass jede Minute Beschäftigung mit der "District" reine Zeitverschwendung ist.
    Für Outdooreinsatz sind allein die OS "Landranger" (1:50) und die "Explorer" (1:25) zu gebrauchen.


    ich habe die ecwp (1:25K) über den Menü-Punkt "Karten / Öffne Karte von einer Internet URL" geladen und dann eine IMP-Datei rausgeschrieben.


    Das ist ja hochinteressant!
    Habe deine IMP ins "maps"-Verzeichnis von CGPSL gelegt und damit konnte ich die OS25 tatsächlich öffnen.
    Wenn das nun auch in TwoNav auf dem GalaxyTab online funzen würde, wäre das geradezu sensationell. Muss ich noch ausprobieren.
    Dein Tipp kam leider einen Tick zu spät. Komme grad von vier Tagen Biken in Wales zurück und hatte dort nur das Sportiva mit OS50 offline dabei.


    Wie geht das, eine IMP "rausschreiben"...?
    Könnte nämlich noch welche gebrauchen, für die OS50 und OS250...
    ...und natürlich alle anderen Online-Kartenquellen...:rolleyes:


    ich habe die 1:25 K und 1:200 K komplett als ECW mit einer Kalibrierungsdatei .imp.

    Hallo Gerd, wie "fett" sind denn diese ECWs, in Giga...?
    Thx

  • Datenschutz ist uns & Euch wichtig, daher verzichten wir auf Bannerwerbung & Web-Analysetools! Um das Forum zu unterstützen bitten wir Euch über diesen Link: bei Amazon zu bestellen....
    Für Euch ist das nur ein Klick, uns hilft es das Forum langfristig und werbefrei für Euch zu betreiben! Vielen vielen Dank...
  • Hallo Isartrails,
    die 25k hat 13 GB, die 200 K 250MB.

    Servus
    Gerd
    Land 8/9/10 - Globalmapper 13 - Androidgeräte mit TwoNav
    TwoNav-Einsatz: Trekking, MTB, Ski-Touren, Hybrid-Straßennavigation

  • die 25k hat 13 GB

    :eek:
    Wie schaffst du es, eine 13 GB große Karte vernünftig zu schieben und zu scrollen?
    Auf dem Sportiva braucht man dann ja doch wieder "mundgerechte Häppchen", sonst bekommt man da ständig ein "can't create buffer out JPG memory..." oder ähnliches, oder...?

  • isartrails,

    der Sportiva hat ein Fat 32 Filesystem, das nach Häppchen <4 GB verlangt. Wenn das für dich ein Problem ist, würde ich mir ein Iphone zur Navigation zulegen oder ein Windows Tablet PC. Android dürfte bald auch unbegrenzte Mapgrößen verwenden können. RMAP auf jeden Fall, ECW mit Android?

    :eek:
    Auf dem Sportiva braucht man dann ja doch wieder "mundgerechte Häppchen", sonst bekommt man da ständig ein "can't create buffer out JPG memory..." oder ähnliches, oder...?



    so eine Meldung hatte ich noch nie. Kann es sein, dass du mit dem Sportiva generelle Probleme hast, nach deinen wiederholt negativen Bemerkungen? Ganz D hat ca. 13 GB RMAP in 5 Tiles und wird auch bei Geschwindigkeiten > 150 km/h ohne Probleme nachgeführt. GB liegt als RMAP bei ca. 12 GB. F bei ca. 50 GB, jeweils in Tiles <4 GB.

    ECW Karten verwende ich keine im Megabitbereich. Eher kleinräumig als Satmap. Welche Pixelweite haben denn deine ecw's? ECW wird etwas schlechter nachgeführt als RMAP, speziell bei 0.5 m Pixelweite.

    CGPSL ist ein guter ecw>RMAP Konvertierer. TTQV 4 PU kann es sehr gut mit gekachelten Geotiffs nach RMAP.

    Servus
    Gerd
    Land 8/9/10 - Globalmapper 13 - Androidgeräte mit TwoNav
    TwoNav-Einsatz: Trekking, MTB, Ski-Touren, Hybrid-Straßennavigation

  • Datenschutz ist uns & Euch wichtig, daher verzichten wir auf Bannerwerbung & Web-Analysetools! Um das Forum zu unterstützen bitten wir Euch über diesen Link: bei Amazon zu bestellen....
    Für Euch ist das nur ein Klick, uns hilft es das Forum langfristig und werbefrei für Euch zu betreiben! Vielen vielen Dank...

  • Hallo,


    da ist eigentlich nichts Besonderes dabei. Einfach im Baum per Rechtsklick bei der geladenen Karte "Karte speichern unter..." wählen und als Dateityp "*.IMP" wählen.
    Mit CompeGPSLand kann man sehr viele Online-Quellen anzapfen, meistens WMS oder TILE-Server nach OSM/GoogleMaps-Konvention. Speichern geht aber wesentlich besser mit Global Mapper (zumindest WMS).
    Hat's mit dem GalaxyTab denn online geklappt?


    Gruß
    Helmut

    Locus Pro 3.9.3 auf Samsung Galaxy S4 Active - CGpsL 7.7.0 - GM 14.2 (Garmin eTrex Vista HCx - TTQV PU 4.0.133 - MS 6.13.7)

  • Hat's mit dem GalaxyTab denn online geklappt?


    Nein, leider nicht.
    Bekomme die Fehlermeldung Unknown bitmap file extension: os_25k_gb.ecw
    Hatte zuvor deine imp-Datei in den zugehörigen maps-Ordner gelegt, wo auch all die anderen Kartenverknüpfungen der Erstinstallation liegen.


    Rufe ich hingegen beispielsweise Espana_Peninsula_topo_utm30 im Galaxy Tab auf, so wird die Karte problemlos in meinem Heim-WLAN-Netz geladen.
    Baut sich auch recht schnell auf, lässt sich schieben und vergrößern und ändert, je nach Maßstabsgröße sogar die Kartengrundlage.

  • (...) so eine Meldung hatte ich noch nie. Kann es sein, dass du mit dem Sportiva generelle Probleme hast, nach deinen wiederholt negativen Bemerkungen?


    Zu der Einschätzung könnte man gelangen, ja.

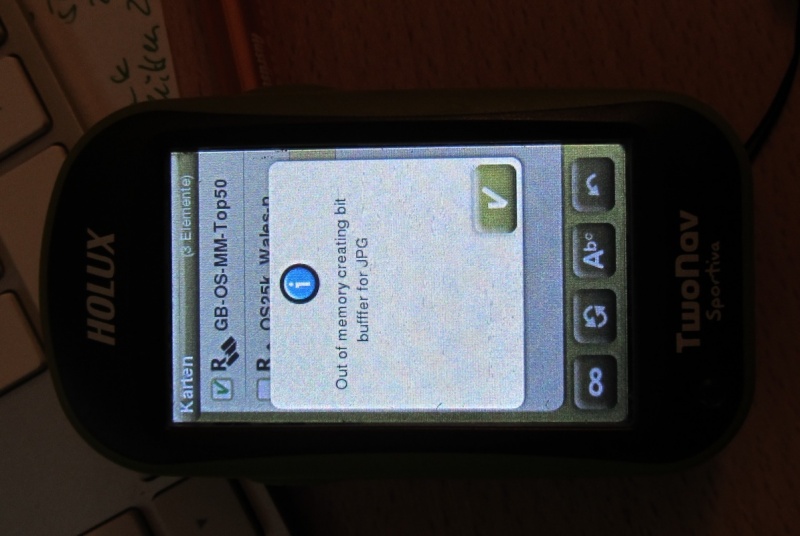

    Siehe Foto im Anhang.
    Der Fehler lässt sich jederzeit reproduzieren: Geöffnet ist eine 2 giga große Rasterkarte, sobald du eine weitere öffnen möchtest, sei sie noch so klein, kommt die Fehlermeldung.
    Sag jetzt nicht, es liegt an mir... :rolleyes:


    Nichtmal Buffer können sie richtig schreiben... ;)

  • Datenschutz ist uns & Euch wichtig, daher verzichten wir auf Bannerwerbung & Web-Analysetools! Um das Forum zu unterstützen bitten wir Euch über diesen Link: bei Amazon zu bestellen....
    Für Euch ist das nur ein Klick, uns hilft es das Forum langfristig und werbefrei für Euch zu betreiben! Vielen vielen Dank...
  • Der Fehler lässt sich jederzeit reproduzieren: Geöffnet ist eine 2 giga große Rasterkarte, sobald du eine weitere öffnen möchtest, sei sie noch so klein, kommt die Fehlermeldung.
    Sag jetzt nicht, es liegt an mir... :rolleyes:


    mit meinen seit Jahren relativ gleichen Einstellungen in TwoNav (detailierte hier im Form aufgeführt) und durchschnittlich 15 GB aktiven Maps (hyper + VMAP) ist mir diese Meldung noch nie untergekommmen.

    Servus
    Gerd
    Land 8/9/10 - Globalmapper 13 - Androidgeräte mit TwoNav
    TwoNav-Einsatz: Trekking, MTB, Ski-Touren, Hybrid-Straßennavigation

  • hallo isartrails,


    es liegt sicher nicht an dir aber vielleicht an deinen Karten ;)


    sind denn deine Karten im "spanischen Format" (Projektion und Kartenbezugssystem)?


    Grüsse
    Anton

  • ... sind denn deine Karten im "spanischen Format" (Projektion und Kartenbezugssystem)?


    Hallo Anton,


    keine Ahnung, sie sind in dem Bezugssystem, welches TTQV ihnen beim Export für Aventura/Sportiva automatisch zuweist.


    Die große RMAP ist annähernd 3 GB groß, ein Export aus TTQV von einer Memory Map-DVD, Ordnance Survey 1:50k, ganz Großbritannien (für den mein Rechner damals geschlagene 18 Stunden gebraucht hat, aber das ist ein anderes Thema, weil mein Desktop-PC nicht mehr der Jüngste ist).


    Die IMP, die mit dem Export geschrieben wurde, sieht so aus:
    CompeGPS MAP File
    <Header>
    Version=2
    VerCompeGPS=6.72
    Projection=3,Transversal Mercator,-2, 49,-100000, 400000, .9996012717
    Coordinates=1
    Datum=WGS 84
    </Header>
    <Map>
    Bitmap=GB-OS-MM-Top50.rmap
    BitsPerPixel=8
    BitmapWidth=132032
    BitmapHeight=248000
    </Map>
    <Calibration>
    ...
    </Calibration>


    Ich erinnere mich noch, dass beim Exportbefehl ein Warnfenster in TTQV aufging, in welchem sinngemäß stand, dass das Bezugssystem der Karte nicht unterstützt würde und dass es deswegen zu Fehlern in der Projektion oder so kommen könnte. Würde man auf Yes klicken, dann würde ein automatisches Kartenbezugssystem eingesetzt werden (das unter Umständen fehlerhaft sein könnte), wenn man auf NEIN klicken würde, dann könnte man das Besugssystem nachträglich oder manuell eingeben.
    Ich klicke in den Fällen immer auf Yes und schaue erstmal, was dabei raus kommt.
    Auf die fertig exportierte Karte lege ich dann zur Kontrolle einen Track drüber und dann seh ich sofort, ob sie so passt oder nicht.
    In den allermeisten Fällen passt sie. Wo nicht, ändere ich einfach hinterher in der IMP die erste Ziffer bei Projektion.
    Ich erinnere mich deswegen so genau, weil ich letzteren Fall vor zwei Jahren mal mit einer IGN-Karte von Gerd hatte, bei der die Projetion falsch war, der Fehler aber auf beschriebenem Weg sofort beseitigt war.


    Mit der obigen Karte allein kommt der Sportiva klar.
    Will ich eine zweite öffnen, auch nur eine kleine, kommt die Fehlermeldung.
    Die kleine(n) Karte(n) ist/sind ein TTQV-Export der online angezapften Ordnance Survey 1:25k und sind je nur 3100x1600 pixel groß, welche über die Multiseitenausgabe von TTQV entlang eines Tracks erzeugt wurde.
    Im Multiseitendialogfeld hab ich gleichzeitig Compe-IMPs und TTQV-CALS machen lassen, die kleinen Rasterkarten selbst sind JPGs.
    Dies ist der Inhalt einer IMP:
    CompeGPS MAP File
    <Header>
    Version=2
    VerCompeGPS=6.72
    Projection=Automatic
    Coordinates=1
    Datum=WGS 84
    </Header>
    <Map>
    BitsPerPixel=8
    BitmapWidth=3104
    BitmapHeight=1664
    </Map>
    <Calibration>
    ...
    </Calibration>

  • Datenschutz ist uns & Euch wichtig, daher verzichten wir auf Bannerwerbung & Web-Analysetools! Um das Forum zu unterstützen bitten wir Euch über diesen Link: bei Amazon zu bestellen....
    Für Euch ist das nur ein Klick, uns hilft es das Forum langfristig und werbefrei für Euch zu betreiben! Vielen vielen Dank...
  • ...die kleinen Rasterkarten selbst sind JPGs.


    Dein Screenshot sieht aus, als wenn du diese kleinen JPGs nicht in RMAPs konvertiert, sondern versucht hast, sie direkt zu laden. So ein kleines JPG mit 3100 x 1600 Punkten muß zur Anzeige komplett entpackt und geladen werden und explodiert dabei auf knappe 15 MB, womit du den knappen Speicher des Sportiva dann überreizt hast, genau das sagt die Fehlermeldung. Wenn du die Dateien in RMAPs konvertierst, müssen nur die Teile der RMAPs geladen werden, die gerade für die Anzeige benötigt werden, das werden im ungüstigsten Fall etwa 1,2 MB sein, egal wie groß die RMAP dahinter ist.

    "The universal aptitude for inaptitude makes any human accomplishment an incredible miracle." (John Paul Stapp)

  • isartrails,
    die einzelnen jpeg's könntest Du alle in CGPSL laden und zu einer RMAP zusammenführen.

    Servus
    Gerd
    Land 8/9/10 - Globalmapper 13 - Androidgeräte mit TwoNav
    TwoNav-Einsatz: Trekking, MTB, Ski-Touren, Hybrid-Straßennavigation

  • ...So ein kleines JPG mit 3100 x 1600 Punkten muß zur Anzeige komplett entpackt und geladen werden und explodiert dabei auf knappe 15 MB,


    Danke Hans, das wußte ich nicht, dass die JPG komplett entpackt wird und vor allem, dass sie entpackt 15 MB groß ist. :eek:
    Als Windows-Datei trägt sie nicht sonderlich dick auf...
    Ein JPG allein öffnet der Sportiva noch.
    Bei der zweiten jedoch mag er nicht mehr... :cool:


    Das bedeutet, ich muss jedes dieser kleinen JPGs aus TTQV in RMAP exportieren...
    Das kann dauern.

  • Datenschutz ist uns & Euch wichtig, daher verzichten wir auf Bannerwerbung & Web-Analysetools! Um das Forum zu unterstützen bitten wir Euch über diesen Link: bei Amazon zu bestellen....
    Für Euch ist das nur ein Klick, uns hilft es das Forum langfristig und werbefrei für Euch zu betreiben! Vielen vielen Dank...
  • die einzelnen jpeg's könntest Du alle in CGPSL laden und zu einer RMAP zusammenführen.

    Hab ich erst nachträglich gelesen, Gerd.
    Werd ich mal ausprobieren, danke.

  • Versuche es mal damit:

    ecwp://data.emapsite.com/images4/uk/ordnance_survey/os_25k_gb.ecw



    Hallo,
    meine GB ecw habe ich ins RMAP Format konvertiert und festgestellt, dass dieser Bereich (links oben/rechts unten)

    57.080456ºN 3.651543ºW
    56.190448ºN 1.998595ºW
    leider fehlt in meiner Karte und dem obigen link. Für einen Tipp wäre ich sehr dankbar.

    Edit:
    250K + 25K als blattschnittfreie RMAP in guter Qualität kommt auf 18 GB in Tiles <4GB

    Servus
    Gerd
    Land 8/9/10 - Globalmapper 13 - Androidgeräte mit TwoNav
    TwoNav-Einsatz: Trekking, MTB, Ski-Touren, Hybrid-Straßennavigation

  • Hallo Gerd,
    das war mir gar noch nicht aufgefallen. Ist in GlobalMapper das gleiche ...
    Sind vermutlich schon überschwemmte Landstriche ... Stichwort: Klimaerwärmung :)
    Spaß beiseite ... versuche es mal damit
