Plötzliche Probleme mit .kmz Datein in GE

Liebe Spezialisten,

ich habe sei kurzem Probleme bei der Darstellung von mit GM14 erstellten .kmz Filez in GE (Version 5.1xxx unter WinXP sowie Version 6.2xxx und 7.1xxx unter Win7).

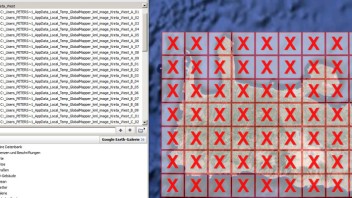

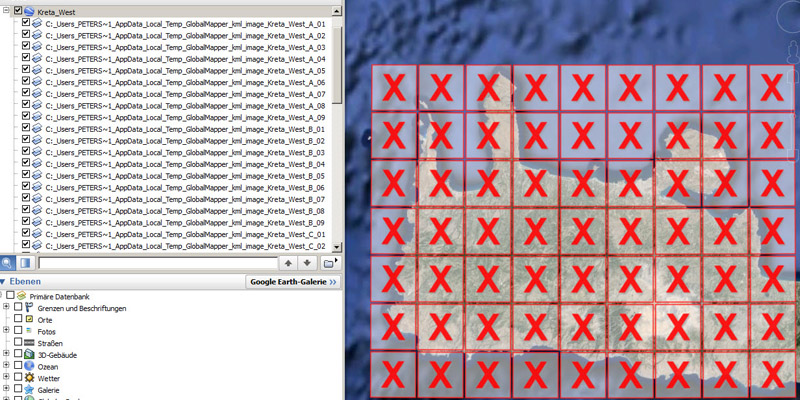

Anstatt der zu erwarteten Kartenscanns sehe ich nur rote Quadrate mit einem roten Kreuz darinnen.

Alte .kmz Dateien, die ich schon vor ein/zwei Jahren erstellt habe funktionieren immer noch richtig.

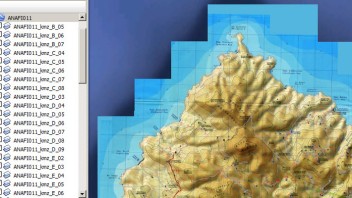

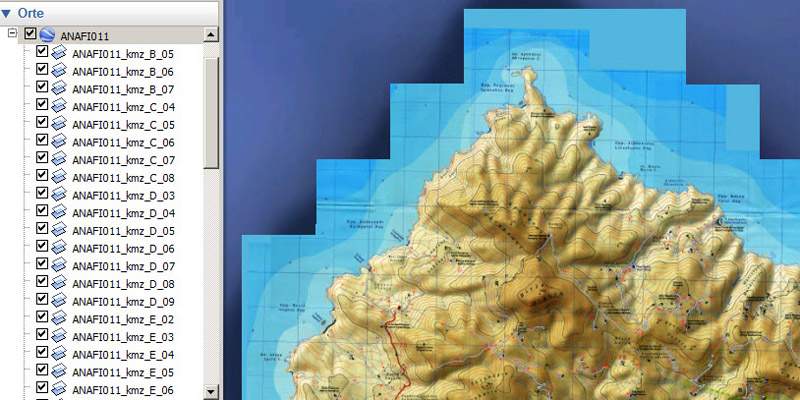

Das Einzige was mir aufgefallen ist und mich einigermassen erstaunt ist auf der linken Seite der Beispielbider zu sehen. Bei den .kmz Dateien die OK sind werden die Kacheln mit der Bezeichnung der .jpg Filez beschrieben. Bei den nicht darzustellenden .kmz Dateien hingegen mit einem ganz langen Pfad und Namen, den ich sicher nie und nimmer bei der erstellung mit GM reingeschrieben habe.

Ach ja, noch was: Die Bilddateinamen und der .kmz Name enthalten keine Umlaute oder Leerzeichen.

Siehe dazu die Dateianhänge.

Irgendwelche Ideen dazu wie ich das Problem lösen könnte?

Dank im Voraus und liebe Grüsse, Peter

Das Copyright der Karten hat GoogleEarth und terrainmaps.gr

Hallo Peter,

die Probleme treten vermutlich auf einem PC mit aktuellem Windows auf.
Wenn du GM nicht abgewöhnen kannst den gesamten Pfad in den Namen zu schreiben dann versuch mal das KMZ direkt auf C:\ oder auf einen Wechseldatenträger schreiben zu lassen.
Du kannst auch das doc.kml nachträglich mit einem Text-Editor anpassen.

Viel Erfolg
Anton

Zitat von nordlicht

könntest mal so eine KMZ zur Verfügung stellen?

Gerne, aber dazu muss ich aber noch ein kleineres File kreieren. Denn die derzeitige(n) .kmz(s) hat/haben über 40 MB.

Freitag oder Samstag bekommst du es.

In der Zwischezeit werde ich mich mal mit dem .klm File und einem Editor beschäftigen...

Peter

Letzter Stand der Dinge: Ich bin dem Fehler auf der Spur! Warum GM14 aber anstatt die erzeugten .jpgs in der .kmz Datei nicht im (Unter)Ordner: \files sondern in: C:\Users\PETERS~1\AppData\Local\Temp\GlobalMapper\ speichert weiss ich noch nicht...

Ich habe jetzt mal genauer geforscht und dabei herausgefunden, dass man mit wenigen Schritten in einem Editor die .kmz Dateien so hinbringen kann, dass sie wieder die eingescannten Karten und keine roten Kreuzen zeigen. Dazu habe ich mir mal ein funktionierendes .kmz File angesehen. Zuerst ändert ma. die endung .kmz auf .zip und entpackt das File. die .kmz enthält ein .kml File und einen Order (files) in welchem sich die Kartenkacheln befinden.

Das .kml File siet dann so aus:

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2" xmlns:gx="http://www.google.com/kml/ext/2.2">
<Document>
<name>ANAFI011</name>
<Region>
 <LatLonAltBox>
  <north>36.42249354102169</north>
  <south>36.32385406975867</south>
  <east>25.87585592550675</east>
  <west>25.70828264679335</west>
 </LatLonAltBox>
</Region>
<GroundOverlay>
 <name>ANAFI011_kmz_B_05</name>
  <Region>
   <LatLonAltBox>
    <north>36.41262959389539</north>
    <south>36.40276564676909</south>
    <east>25.76813024633385</east>
    <west>25.75616072642576</west>
    <minAltitude>0</minAltitude>
    <maxAltitude>0</maxAltitude>
  </LatLonAltBox>
  <Lod>
   <minLodPixels>64</minLodPixels>
   <maxLodPixels>-1</maxLodPixels>
   <minFadeExtent>0</minFadeExtent>
   <maxFadeExtent>0</maxFadeExtent>
  </Lod>
</Region>
 <Icon>
  <href>files/ANAFI011_kmz_B_05.jpg</href>
 </Icon>
<LatLonBox>
 <north>36.41262959389539</north>
 <south>36.40276564676909</south>
 <east>25.76813024633385</east>
 <west>25.75616072642576</west>
</LatLonBox>
</GroundOverlay>
<GroundOverlay>
 <name>ANAFI011_kmz_B_06</name>
  <Region>
   <LatLonAltBox>
    <north>36.41262959389539</north>
    <south>36.40276564676909</south>
    <east>25.78009976624195</east>
    <west>25.76813024633385</west>
    <minAltitude>0</minAltitude>
    <maxAltitude>0</maxAltitude>
  </LatLonAltBox>
  <Lod>
   <minLodPixels>64</minLodPixels>
   <maxLodPixels>-1</maxLodPixels>
   <minFadeExtent>0</minFadeExtent>
   <maxFadeExtent>0</maxFadeExtent>
  </Lod>
</Region>
 <Icon>
  <href>files/ANAFI011_kmz_B_06.jpg</href>
 </Icon>
<LatLonBox>
  <north>36.41262959389539</north>
  <south>36.40276564676909</south>
  <east>25.78009976624195</east>
  <west>25.76813024633385</west>
</LatLonBox>
</GroundOverlay>
.
.
.
</Document>
</kml>

Wenn ich hingegen ein nicht funktionierendes .kmz öffne bekomme in einen Ordner mit Unterordnern folgender Struktur:

Users\PETERS~1\AppData\Local\Temp\Globalmapper

In GlobalMapper Unterordner sind dann die Kartenkacheln drinnen. Die .kml Datei sieht so aus:

<?xml version="1.0" encoding="iso-8859-1"?>
<kml xmlns="http://www.opengis.net/kml/2.2" xmlns:gx="http://www.google.com/kml/ext/2.2">
<Document>
<name>Kreta_Mitte_2013</name>
<Region>
  <LatLonAltBox>
    <north>35.48075630763099000</north>
    <south>34.85483164975586600</south>
    <east>24.92192366701119600</east>
    <west>24.29599900913607200</west>
  </LatLonAltBox>
</Region>
<GroundOverlay>
  <name><![CDATA[C:_Users_PETERS~1_AppData_Local_Temp_GlobalMapper_kml_image_Kreta_Mitte_2013_A1]]></name>
  <drawOrder>0</drawOrder>
  <Icon>
    <href><![CDATA[C:\Users\PETERS~1\AppData\Local\Temp\GlobalMapper\kml_image_Kreta_Mitte_2013_A1.jpg]]></href>
  </Icon>
  <LatLonBox>
    <north>35.48075630763099000</north>
    <south>35.40251572539659700</south>
    <east>24.37423959137046100</east>
    <west>24.29599900913607200</west>
  </LatLonBox>
</GroundOverlay>
<GroundOverlay>
  <name><![CDATA[C:_Users_PETERS~1_AppData_Local_Temp_GlobalMapper_kml_image_Kreta_Mitte_2013_A2]]></name>
  <drawOrder>0</drawOrder>
  <Icon>
    <href><![CDATA[C:\Users\PETERS~1\AppData\Local\Temp\GlobalMapper\kml_image_Kreta_Mitte_2013_A2.jpg]]></href>
  </Icon>
  <LatLonBox>
    <north>35.48075630763099000</north>
    <south>35.40251572539659700</south>
    <east>24.45248017360485400</east>
    <west>24.37423959137046100</west>
  </LatLonBox>
</GroundOverlay>
.
.
.
</Document>
</kml>

Mit einem Editor kann man in kurzer Zeit die Datei so ändern, dass sie dann so aussieht:

<?xml version="1.0" encoding="iso-8859-1"?>
<kml xmlns="http://www.opengis.net/kml/2.2" xmlns:gx="http://www.google.com/kml/ext/2.2">
<Document>
<name>Kreta_Mitte_2013</name>
<Region>
  <LatLonAltBox>
    <north>35.48075630763099000</north>
    <south>34.85483164975586600</south>
    <east>25.38705696555365100</east>
    <west>24.76113230767852600</west>
  </LatLonAltBox>
</Region>
<GroundOverlay>
  <name>kml_image_Kreta_Mitte_2013_0_1_A1</name>
  <drawOrder>0</drawOrder>
  <Icon>
    <href>\files\kml_image_Kreta_Mitte_2013_0_1_A1.jpg</href>
  </Icon>
  <LatLonBox>
    <north>35.48075630763099000</north>
    <south>35.40251572539659700</south>
    <east>24.83937288991291600</east>
    <west>24.76113230767852600</west>
  </LatLonBox>
</GroundOverlay>
<GroundOverlay>
  <name>kml_image_Kreta_Mitte_2013_0_1_A2</name>
  <drawOrder>0</drawOrder>
  <Icon>
    <href>\files\kml_image_Kreta_Mitte_2013_0_1_A2.jpg</href>
  </Icon>
  <LatLonBox>
    <north>35.48075630763099000</north>
    <south>35.40251572539659700</south>
    <east>24.91761347214730900</east>
    <west>24.83937288991291600</west>
  </LatLonBox>
</GroundOverlay>
.
.
.
</Document>
</kml>

Jetzt muss man nur noch die Kartenkacheln in den neuen Ordner files verschieben, auf die in der .kml Datei verwendeten Namen umbenennen und die .kml Datei starten. Jetzt sollten in GE wieder die richtigen Kartenkachelinhalte zu sehen sein. Danach wird die neue .kmz Datei aus GE abgespeichert.

Fertig!

Leider ist es mir (noch) nicht gelungen mit GM14 eine funktionierende .kmz Datei zu erstellen. Mit der Uraltversion GM10 funkt es unter XP hingegen immer.

Was mir noch aufgefallen ist, ist, dass sich das Exportfenster zwischen GM10 und GM14 unterscheidet. In GM14 komme ich nicht zur Möglichkeit die Kachelgrösse, z.B. auf 1024 x 1024, einzustellen. Das macht das Progi offensichtlich jetzt automatisch und leitet das aus der Anfangsgrösse der kallibrierten Karte ab. Oder habe ich da was übersehen?

Wer hat noch gute Ideen zu meinem Problem?

Liebe Grüsse

Peter

64 Bit Betriebssystem und 64 Bit GM da bin ich mir ganz sicher, denn die Version von GM steht in der oberen Leiste des Programms.

Den Rest werde ich abklären wenn ich Zeit dazu habe: Frage mich nur warum da noch niemand andere darüber gestolpert ist?

Liebe Grüsse

Peter

Zitat von nordlicht

Bezüglich der Kachelgröße hat GM13 (ich habe den Upgrade auf 14 nicht gemacht) noch auf dem ersten Tab des KML/KMZ-Exports unten den Bereich "Super Overlay Setup", wo man auch die Kachelgröße einstellen kann. Falls das in GM14 nicht mehr so sein sollte, frag auch bei Mike nach, warum er es gestrichen hat (vielleicht, weil 1024x1024 die maximale Kachelgröße für Garmin Custom Maps ist und ohnehin alle nur diese Größe verwenden?).

Hallo Hans,

ich habe jetzt noch mal in GM14 nachgesehen: Dort gibt es zwei Exportmöglichkeiten für .kmz, .kmz und .jnx.

Die eine ist mit der aus den früheren Versionen bekannten KML/KMZ Exportfunktion ident, hat also die drei Reiter. Dort kann man also alles so einstellen wie gewohnt.

Die zweite ist eine Exportfunktion für JNX/KMZ. Hier gibt es nur zwei Reiter und es fehlen einige Einstellmöglichkeiten für den KMZ Export.

Warum aber meine 64Bit Version unter Win7 Ultimate 64Bit den eigenartigen Exportfehler macht, weiss ich noch nicht. Ich muss das noch testen ob sich hier die beiden .kmz Exportmöglichkeiten unterscheiden. Ich kann mich nicht mehr genau erinnern, aber möglicherweise habe ich das .kmz File mit der JNX/KMZ Exportfunktion exportiert und der Fehler ist dadurch entstanden. Morgen weiss ich und das Forum mehr.

Liebe Grüsse

Peter

Die Idee mit dem Test der beiden Exportfunktionen war ja nicht so schlecht. Das Ergebniss leider schon. Das gleiche, jetzt schon gewohnte, Bild. Schade. Ich verstehe nicht, warum GM14 das so und nicht richtig exportiert...

Peter
