DEM nicht nahtlos

Ich nutze die DEM von Viewfinderpanoramas nur für Nördlicher als 60°. Damit erzeugte Karten mittels mkgmap haben in Mapsource und Basecamp keine ' leeren Spalten'. Daher liegt es nahe, das die HGT selbst in Ordnung sind.

Euch ist schon klar, dass DEM Daten in QMapShack in keiner Weise mit dem Kartenlayer verbunden sind?

Zum Problem selber: Es fehlt an Informationen was eigentlich genau gemacht wurde. Gerade rollt meine Kristallkugel über den Schreibtisch. Also mal sehen.... Ich rate ins Blaue: Du hast die einzelnen Dateien heruntergeladen und dann jede einzelne in QMapShack aktiviert. Da die Kacheln nicht überlappend sind sondern das Raster exakt fortsetzen, kommt es jetzt an den Kachelgrenzen zu einem Streifen in dem keine Daten jeweils in der einen oder der anderen Kachel definiert sind. Und QMapShack kann nicht wirklich wissen welche Datei an die nächste anschließt.

Deswegen packt man solche Dateisammlungen in ein Unterverzeichnis und erstellt eine VRT Datei. Das ist eine XML Datei, die einfach zusammenfasst, welche Dateien zusammen gehören. Und QMapShack arbeitet dann mit dieser Datei.

Wer das manuell machen will findet hier die Anleitung:

https://github.com/Maproom/qma…asicsMapDem#gdal-vrt-maps

Wer lieber die Bordmittel von QMapShack verwenden will:

https://github.com/Maproom/qma…g-raster-maps-or-dem-data

Öööoh... Hab ich doch erklärt warum.

Zitat von frankystone

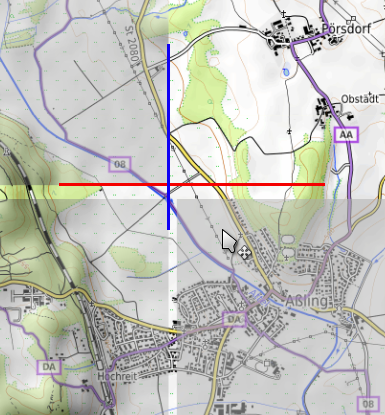

Zwischen den einzelnen Bereichen ist ein "Spalt" in Nord-Süd Richtung von ca. 90m und in Ost-West Richtung von ca. 70m.

Die Kacheln sind nahtlos. Die genannten Abstände entsprechen genau den Stützpunktabständen der 3"-HGT-Dateien in unseren Breiten, d.h. eine Seite einer "Spalte" ist die letzte Reihe Stützpunkte einer Kachel und die andere Seite der "Spalte" ist die erste Reihe der nächsten Kachel.

Davon abgesehen sind die von Jonathan de Ferranti aufbereiteten SRTM3-Daten weiterhin die fehlerärmsten 3"-Höhendaten, auch südlich von 60°N.

Nur mal so als Hint - ich hab jetzt echt keine Zeit das im Detail aufzuarbeiten :

* Für die Schummerung pro Punkt wird über 3x3 Punkte berechnet. Deswegen ist die Schummerung immer um einen Punkt an allen Seiten kleiner.

* QMapShack versucht eine Höhe aus allen aktivierten DEM Layern zu bekommen. Wenn es für den einen Layer nicht klappt wir der nächste versucht. Bis eine oder kein Ergebnis gefunden wurde.

Fass einfach Dateien die zusammengehören in einer VRT Datei zusammen. Dann musst Du dir über den ganzen Kram keine Sorgen machen. Und einfacher ist es auch, wenn man nur eine Datei aktivieren und einstellen muss.

"Wenn die Kacheln Nahtlos sind, sollte die Darstellung doch auch Nahtlos sein, oder?":

Das ist ein Trugschluss.

Kacheln gehören zu einem bestimmten Gebiet, welches man z.B. mit "gdalinfo" (unter Windows im QMS-Verzeichnis enthalten) erfahren kann. Die zu benachbarten Kacheln gehörigen Gebiete fügen sich nahtlos aneinander an.

In QMS werden die hier diskutierten Kacheln über VRT-Dateien aufgerufen. Diese bilden aus einer oder mehrerer Kacheldateien eine neue virtuelle Kachel.

Unterstellt, es wird eine VRT-Datei für nur eine Kachel benutzt: Diese Kachel wird durch eine bestimmte Anzahl horizontaler und vertikaler Linien (entspricht der Datengenauigkeit) in kleinere Rechtecke/Quadrate unterteilt. Höhendaten werden und werden nur für die Mittelpunkte dieser Quadrate in der DEM-Datei zur Verfügung gestellt. Wenn man die äußeren dieser Mittelpunkte verbindet, erhält man ein neues und kleineres Gebiet und nur in diesem können durch Interpolation Höhenwerte berechnet werden. Es bleibt also ein weiter oben schon erwähnter schmaler Rand (für 3" Genauigkeit in der Breite von 1.5"), für den bei Nutzung einer einzelnen Kachel keine Höhendaten zur Verfügung stehen, also Höhendaten stehen nicht nahtlos zur Verfügung.

Benutzt man dagegen eine VRT-Datei, die mehrere Kacheln enthält, also diese zu einem Ganzen zusammenfasst, so wird das gerade beschriebene Verfahren für die größere virtuelle Kachel und nicht für die einzelnen Teile benutzt und die Bereiche ohne Höhenwerte sind nur noch die äußeren Ränder dieser virtuellen Kachel.

Also wie von kiozen gesagt: eine einzige VRT-Datei für möglichst viele zusammengehörige Kacheldateien bilden und benutzen.
