  • Problem bei WMS-Server Thüringen


    Hallo,

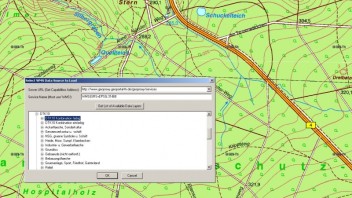

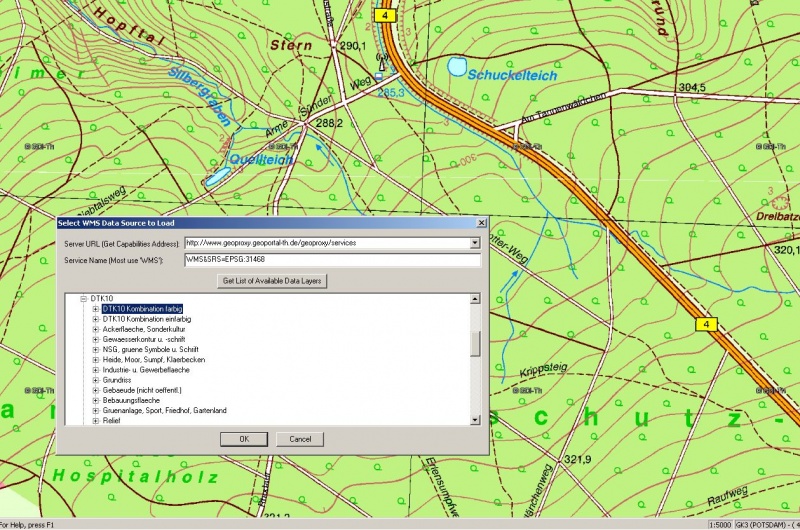

    du machst nichts falsch. Der WMS-Server hat wohl ne Macke beim Umprojizieren. Wenn man GM überredet, Gauß-Krüger-Projektion zu benutzen, ist alles ok. Die GK-Zone 4 hat den EPSG-Code 31468.
    Also trägst du im WMS-Einrichtungsdialog im Feld Service Name den String 'WMS&SRS=EPSG:31468' ein.


    Gruß
    Helmut

  • Hipermaps mit WMS

    Hi,


    heute gibt es die brasilianischen topografischen Karten als WMS-Hypermaps, und zwar in den Maßstäben 1:250.000, 1:100.000, 1:50.000 und 1:25.000.
    Leider gibt es nicht durchgängig alle Maßstäbe, da garnicht alle Karten erschienen sind. Selbst von den veröffentlichten sind hier nicht alle zu finden.
    Aber trotzdem sind diese Karten für Brasilien-Fans wie mich unverzichtbar.
    Letztes mal mit dem Garmin Vista Hcx dort unterwegs, habe ich schmerzlich präzise Rasterkarten vermisst, was für mich mit den Ausschlag gab, endlich ein Twonav-Gerät mir anzuschaffen.
    Falls ihr zu Brasilien-Karten Fragen habt, beantworte ich diese gerne.
    Erst mal viel Spaß beim WMS-Hypern in Brasilien!


    Gruß
    Helmut

  • Hipermaps mit WMS

    Hallo Leute,


    mit der Zunahme der von CompeGPSLand zugreifbaren Online-Karten (WMS, OSM, Google, ecwp) sollte man sich Gedanken über eine Struktur machen.


    Folgende Idee:
    Man definiert ein Stammverz. für Landkarten (z.B. d:\maps\).
    Darunter legt man einen Ordner für den Mapindex an ("index").
    Auf der gleichen Ebenen werden Länderordner angelegt (ISO-Codes: DE, IT, ES...).
    In das Index-Verz. kommen die Hypermaps (.imp) und selbständige Karten.
    Die anderen kommen in die Länderordner.
    Ihr könnt die Struktur ja dem ZIP-Archiv entnehmen.


    Heute schicken ich euch mal das gesamte Archiv mit, da sind noch einige Überrraschungen dabei.


    Dann erst mal wieder viel Spaß...
    Helmut

  • Hipermaps mit WMS

    Zitat von speed.3

    Tja Helmut,
    die Frage war ja auch ursprünglich auch an Dich gerichtet.
    Da kann ich doch nichts dafür, wenn Dir Martin nur zuvorgekommen ist.
    Du kannst gerne meine Anfrage auch nochmal oder auch meine Ergänzungsfrage beantworten.
    Muss die Datei einfach unter dem selben namen wieder abgespeichert oder umbenannt werden ?


    Hallo,


    na, hier liegt ein Missverständnis vor. Mit "er" meinte ich CompeGPSL.


    Zu deinen Fragen:
    Die Zeile ist am Ende der Datei zu ergänzen, die unter gleichem Namen abzuspeichern ist.


    Gruß
    Helmut

  • Hipermaps mit WMS

    Zitat von teleskopix

    Hallo Dieter,
    ja richtig funzt, CPSL fargt dan nach GK und speichert eine IMP.


    Grüße
    Martin


    Hallo,


    komisch, bei mir fragt er dann nicht mehr nach.



    So jetzt gibt's die erste WMS-Hipermap von Italien.
    Auch hier habe ich mich wieder entschieden, die UTM-Projektion auszuwählen, sieht einfach besser aus als geographische Projektion (Lat/Lon).
    Da Italien in die beiden Zonen 32 und 33 aufgeteilt ist, muss man das Land aufteilen. Ich hab jetzt mal mit der westlichen Zone (32, EPSG-Code 32632) angefangen.
    An IGM-Karten (Istituto Geografico Militare) sind dabei:
    1:250.000
    1:100.000
    1:25.000
    Im größten Maßstab (etwa 0,6 m/px) kommen Orthofotos von 2006 dazu.
    Zusätzlich gibt es noch eine stufenlos zoombare Straßenkarte (Rete Stradale).


    Dann habe ich noch 2 Karten von Sardinien eingebaut (Lat/Lon, EPSG-Code 4326):
    CTR 1:10.000 (Carta tecnica regionale)
    Ortofoto
    Letztere scheinen etwas ungenau kalibriert zu sein.


    Schat euch mal dieses "Päckchen" an. Gibt es noch Wünsche / Kritik / Bemerkungen?
    Als nächstes würde dann Zone 33 kommen.


    Gruß
    Helmut

  • WMS Karte in CompeGPS Land ins TwoNav Aventura

    Zitat von Lacor4711

    Hallo Helmut, habe gerade doch noch alle WMS getestet.
    Beim ersten Link Spanien geht die Kartenvergrößerung nicht weit, es kommt dann das Luftbild.
    Die weiteren Links Spanien bringen "Fehler XML-Struktur.
    Alle Links Italien bringen "Error reading version".


    Hallo,


    ja ja, WMS ist ein komplexes Thema, auch was das Zusammenspiel mit den verschiedenen Clients, wie eben auch CompGPSL, betrifft.
    Die Spanien-Karten ohne Luftbild gibt's hier:
    http://www.idee.es/wms/MTN-Ras…tCapabilities&SERVICE=WMS


    Nach und nach werde ich die wichtigsten WMS-Quellen aufarbeiten und sie als cwms und imp (Hypermaps) zur Verfügung stellen.
    Italien hat da sicher auch eine ganz hohe Priorität.


    Siehe dazu bitte im folgendem Thread nach:
    http://www.naviboard.de/vb/showthread.php?t=47816


    Gruß
    Helmut

  • Hipermaps mit WMS

    Hallo speed.3,


    für Bayern gibt's dort nur 3 freie Layer:
    1:500.000
    1:50.000
    Luftbilder 2m/px


    Nimmt man GK-Projektion, braucht man die Zone 4 (EPSG-Code 31468).
    Komischerweise hat Compe für diese Projektion den Alias TMGER4 noch nicht definiert. Aber den kann man ja selbst ergänzen:
    Dazu im CompeGPS-Ordner projections die Datei "CompeTMProy_GKSystem 12.dat" mit einem ASCII-Editor öffnen und folgende Zeile ergänzen:
    [INDENT]OTHER_NAMES= BKG GK4;TMGER4[/INDENT]


    Where do you want to hype today?


    :)


    Helmut


    P.S. Wer auch in das Thema WMS einsteigen will, dem sei die offizielle Doku empfohlen:
    http://portal.opengeospatial.o…1081&version=1&format=pdf

  • Hipermaps mit WMS

    Ja Anton,


    ich wundere mich immer wieder, wie sehr das Potential der WMS-Karten verkannt wird!
    Nachem die UTM-Karten laufen, hatte ich zunächst Schwierigkeiten mit Gauß-Krüger-Karten.
    Diemal habe ich mir Niedersachsen vorgenommen. Leider geht's hier nur bis 1:100.000, und das auch nur in schlechter Qualität.
    Zunächst hat Compe die Karten ans Schwarze Meer platziert, bis ich den Parameter COORDS richtig eingestellt habe. Hier die cwms für die TK100:
    [INDENT]VERSION=1.0
    WEB=http://www.mapserver.niedersachsen.de/freezoneogc/mapserverogc?SERVICE=WMS&VERSION=1.1.1&REQUEST=GetMap
    PARAMS=&LAYERS=TK100&STYLES=&SRS=EPSG:31467&FORMAT=image/jpeg
    LAT1=5600000
    LON1=3300000
    LAT2=6100000
    LON2=3800000
    CACHEDX=512
    CACHEDY=512
    PROJECTION=TMGER3
    FORMAT=JPG
    DATUM=Potsdam Rauenberg DHDN
    SCALE=6.762
    COORDS=-1[/INDENT]


    Alles andere wieder im Anhang, inkl. Capabilities


    Gruß
    Helmut

  • Hipermaps mit WMS

    Liebe TwoNav'ler!


    Da heute (oh - ist schon gestern) ziemlich mieses Wetter war, dachte ich mir, etwas für CompeGPSLand zu basteln. Irgendwie kam ich jedenfalls auf die Idee, ob man nicht auch Hipermaps mit WMS-Layern erzeugen kann.


    Gut geeignet für solch ein Projekt sind die Topo-Karten von NRW:
    http://www.geoserver.nrw.de/gbdaten.html


    Dabei stehen die Maßstäbe von 1:500.000 (Übersichstkarte) bis 1:5.000 (Grundkarte bzw. Orthofotos) zur Verfügung.


    Zunächst mal muss man sich die cwms-Dateien ansehen, die von Compe zur Verfügung gestellt werden. Eine Dokumentation über deren Aufbau ist mir nicht bekannt.
    Etwas über WMS und Capabilities-Dokumente im XML-Format sollte man auch wissen, um zum Erfolg zu kommen. Na ja, ich beschäftige mich schon ziemlich lange mit dem Thema.
    Kurzum, als Koordinatenreferenzsystem habe ich UTM Zone 32N gewählt (EPSG-Code 25832), Kartendatum wäre dann eigentlich ETRS89, was man aber für unsere Zwecke gleichsetzen kann mit WGS 84.
    Auch die Eckkoordinaten der Hipermap müssen angegeben werden. Auch wenn sie LAT und LON heißen, sind sie aber in Meter und nicht in Grad anzugeben (wegen UTM).


    Die DTK100.cwms sieht dann z.B. so aus:[INDENT]VERSION=1.0
    WEB=http://www.wms.nrw.de/geobasis/adv_dtk100?REQUEST=GetMap&SERVICE=WMS&version=1.1.1
    PARAMS=&LAYERS=DTK100&SRS=EPSG:25832&FORMAT=image/jpeg
    LAT1=5550000
    LON1=250000
    LAT2=5850000
    LON2=550000
    CACHEDX=512
    CACHEDY=512
    PROJECTION=0,UTM,32
    ZONE=32U
    COORDS=0
    FORMAT=JPG
    DATUM=WGS 84
    SCALE=10
    [/INDENT]Manche Parameter wie COORDS habe ich auch noch nicht erforscht. Die anderen Dateien (s. Anhang) unterscheiden sich dann nur im WMS-Aufruf (Script und Layer) und im Maßstab (Scale = Meter pro Pixel).


    Die IMP-Datei (hier: NRW.imp) sieht dann aus wie gewohnt:[INDENT]CompeGPS MAP File
    <Header>
    Coordinates=1
    </Header>
    <HiperMapLayers>
    <HLayer File="DOP.cwms" MaxZoomLevel="0.5"/>
    <HLayer File="DGK5.cwms" MinZoomLevel="0.5" MaxZoomLevel="1"/>
    <HLayer File="DTK10.cwms" MinZoomLevel="1" MaxZoomLevel="2.5"/>
    <HLayer File="DTK25.cwms" MinZoomLevel="2.5" MaxZoomLevel="5"/>
    <HLayer File="TK50.cwms" MinZoomLevel="5" MaxZoomLevel="10"/>
    <HLayer File="DTK100.cwms" MinZoomLevel="10" MaxZoomLevel="50"/>
    <HLayer File="NRW500.cwms" MinZoomLevel="50"/>
    </HiperMapLayers>


    [/INDENT]Durch die pfadlosen Dateinamen können alle Dateien einfach in ein Verzeichnis kopiert werden. In CGPSL dann einfach NRW.imp laden.


    Es funktioniert tatsächlich - womit CompeGPSLand mächtig aufgewertet wird, oder? Mit welchem Tool könnte man Vergleichbares bewerkstelligen?!


    Viel Vergnügen beim Online-"Hipern"!
    Helmut


    P.S. Schade nur, dass ich nicht in NRW wohne...

  • WMS Karte in CompeGPS Land ins TwoNav Aventura

    Zitat von Lacor4711

    Hallo Helmut,
    aktuell würden mich Mallorca, Kreta und Sardinien interessieren.
    Was Mallorca betrifft, kann ich zwar mit der aus MoBAC erstellten Sigpac Mercator leben, aber mich interessiert einfach, was es sonst noch so gibt.
    Leider geht aus CGPSL der Link "Spanien Topo 1_25.000.IMP" nicht mehr.


    Hi,
    Spanien und Italien ist kein Problem,
    für Griechenland kenn ich leider keine.



    Spanien:
    http://www.idee.es/wms/PNOA/PN…S&REQUEST=GetCapabilities


    mehr:
    http://www.idee.es/CatalogoSer…#Servicios_web_Nacionales


    Balearen:
    http://ideib.caib.es/pub_ideib…tCapabilities&SERVICE=WMS


    Mallorca:
    http://www.conselldemallorca.n…_section=1725&id_son=1734


    Italien:
    IGM 25.000 (Zone 1 - west)
    http://wms.pcn.minambiente.it/…1&request=getCapabilities
    weitere:
    http://www.pcn.minambiente.it/PCNDYN/catalogowms.jsp?lan=en


    Sardinien:
    http://webgis.regione.sardegna…S&request=GetCapabilities
    http://www.sardegnaterritorio.…93?s=29090&v=2&c=7587&t=1



    Gruß
    Helmut

  • C-GPSL: Link zur Spanien Topo gestört

    Zitat von Lacor4711

    Hat jemand eine Info, ob dieser Link aus CGPSL heraus mal wieder gehen wird?
    Spanien Topo 1_25.000.IMP


    na, kein Wunder: Der Parameter muss "SRS=" und nicht "CRS=" heißen (Datei Espana_topo_utm30.cwms).
    Dann sollte es wieder funzen!


    Helmut


    P.S. Die 25.000er gibt's auch als ecwp:
    ecwp://imgiberpix.ign.es/iberpix/7_MRASTER/bcn200r-2000_30.ecw
    Dann als InternetURL eintragen! Die Qualität ist wesentlich besser.

  • WMS Karte in CompeGPS Land ins TwoNav Aventura

    Zitat von speed.3

    Da scheint aber etwas an der WMS-Adresse nicht zu stimmen.
    Versuche es bitte einmal mit dem Link:
    http://82.150.199.97/koogle-li…1&Request=GetCapabilities


    Hallo,


    Mit der obigen WMS-Adresse ist einiges nicht i.O..
    Zunächst mal meldet der Server im HTTP-Header, es handele sich um eine Grafik (image/png). Ist es natürlich nicht. Speicher man das Dokument als XML, erhält man das gewohnte Capabilities-Dokument.
    Auch GlobalMapper und CGPSLand erkennen das.
    Nun steht aber im Dokument als eigentliche Server-Adresse folgendes:
    http://192.168.9.30:25000/geoserver
    Dieser Adresse folgt nun GM und findet nichts. Kein Wunder - laut Network-Tools gehört die IP-Adresse zu einem privaten Adressbereich, der nicht über das Internet zugänglich ist:
    http://network-tools.com/defau…network&host=192.168.9.30


    CompeGPSL dagegen folgt weiterhin der ursprünglichen Adresse, Bsp.:
    http://82.150.199.97/koogle-li…10.235731976,47.129382922


    Um GM (vielleicht auch TTQV 5) auf die Sprünge zu helfen, muss man nur ein korrigiertes XML-Dokument auf einen Webserver laden - voilà die neue WMS-Server-Adresse:
    http://www.text-upload.com/txt.php?id=52582&c=7609282


    Viel Spaß! :D

  • mp-files: Type-codes bei POIs

    Hallo,


    beim Erzeugen von Type-Codes für POIs bin ich auf ein merkwürdiges Phänomen gestoßen:


    Will ich z.B. den Typ-code 12311 ("Gebäude" von Rays clay) erzeugen, müsste ich ja eigentlich 0x3017 codieren. Beim Einlesen in CompeGPSL wird daraus aber 3158039 interpretiert und ein neuer Layer angelegt.


    Hier das ganze Bsp.:


    [INDENT][POI]
    Type=0x3017
    Label=Iglesia San Antonio
    EndLevel=1
    Data0=(28.3808822167,-16.5336867550)
    [END]
    [/INDENT]
    Ich kann mir da keinen Reim draus machen! :confused:


    Gruß
    Helmut

  • Labels aus MP-files übernehmen

    Ihr seid klasse!


    1. Header gespart
    2. in cp1252 rausgeschrieben
    3. "richtige" Reihenfolge für Compe (laut cGPSmapper ist es egal)


    Der Typ-Code muss auch immer hexadezimal geschrieben werden, obwohl laut MP-Doku dezimal erlaubt ist.
    Achtung: Erst beim Schreiben der MPVF wird der Zeichencode richtig umgesetzt!


    Danke!
    Helmut

  • Labels aus MP-files übernehmen

    OK Gerd, dann bin ich sehr gespannt.


    Mittlerweise habe ich es hinbekommen mit 3 Namensfeldern gleichzeitig:[INDENT][POLYLINE]
    StreetDesc=CALLE DOCTOR RODRÍGUEZ VIVAS
    Label2=CALLE DOCTOR RODRÍGUEZ VIVAS
    Label=CALLE DOCTOR RODRÍGUEZ VIVAS
    EndLevel=1
    Type=0x07
    Data0=(28.385841,-16.529901),(28.385773,-16.529844),(28.385633,-16.529762),(28.385595,-16.529736)
    [END]


    [/INDENT]Belibt aber irgendwie unbefriedigend...


    Ratlos bin ich noch bei der Wahl der richtigen Codepage (Headerfelder Codepage und LBLcoding)


    Helmut

  • Labels aus MP-files übernehmen

    Hallo Ray,


    ich habe jetzt einfach dein Clay von der canary_topo genommen und die calles auf Typ 7 (Straße) gemappt. Keine Verbesserung.


    Vielleichts liegt am header der mp:
    [INDENT][IMG ID]
    POIndex=N
    Elevation=m
    Name=Sendas
    CopyRight=Grafcan
    Codepage=1252
    Level3=18
    Zoom2=3
    Zoom3=4
    Zoom0=1
    Transparent=N
    Level0=24
    Level1=22
    Level2=20
    Levels=4
    PreProcess=F
    LBLcoding=9
    Zoom1=2
    Marine=N
    ID=34720729
    [END]
    [/INDENT]Gruß
    Helmut
